Электромеханическое поворотное устройство (ЭПУ) предназначено для управления рычагом шарового крана, установленного на жидкостном или газовом трубопроводе. Устройство оснащено поворотным механизмом.
Монтаж устройства не требует разборки трубопровода, устройство может быть установлено самостоятельно. С помощью крепежных элементов, устройство устанавливается непосредственно на трубопровод диаметром ½, ¾, 1, 1+1/4, 1+½ дюйма.
Устройство приводится в действие как электрическим, так и ручным способом, что делает возможным автоматическое открывание и закрывание шарового крана или ручное открытие и закрытие шарового крана, в случае отключения питания. Повернуть привод вручную возможно при нажатой кнопке на крышке устройства (рис. 2, обозначение 1).

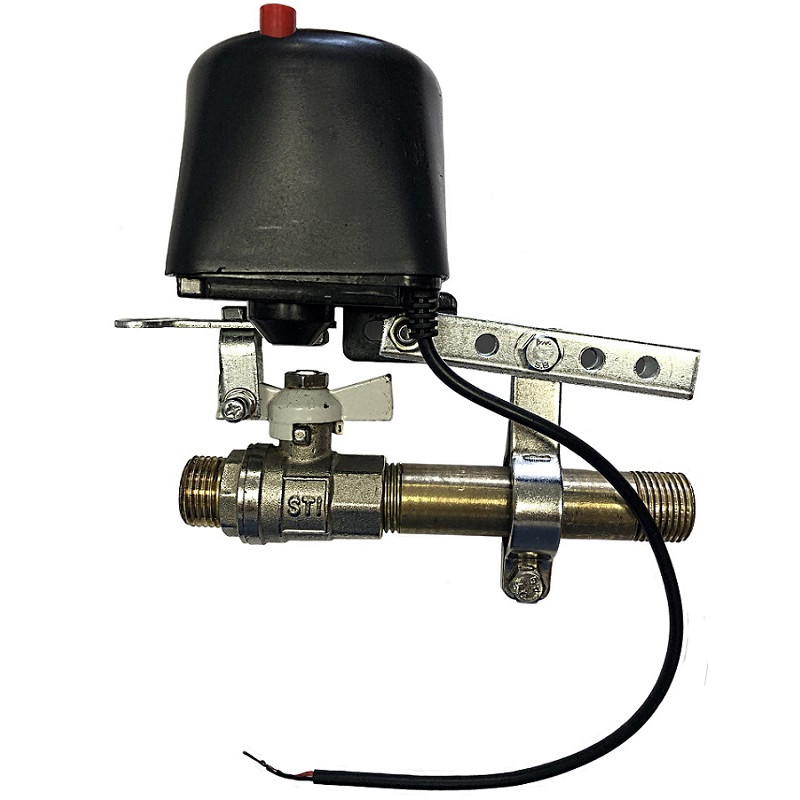

Общий внешний вид и пример применения выносного крепления
Рис. 1Рис. 2
Для установки поворотного устройства на шаровые краны с приводом типа «Рычаг» используется стандартный комплект крепежа (рис. 1).
Для установки поворотного устройства на шаровые краны типа «Бабочка» используется дополнительный комплект крепежа (рис. 2, обозначение 2).
Для крепления кронштейна на трубу Д1/2” используются металлические подкладки.
Технические характеристики ЭПУ:
Напряжение питания постоянного тока, номинальное (рабочее)
